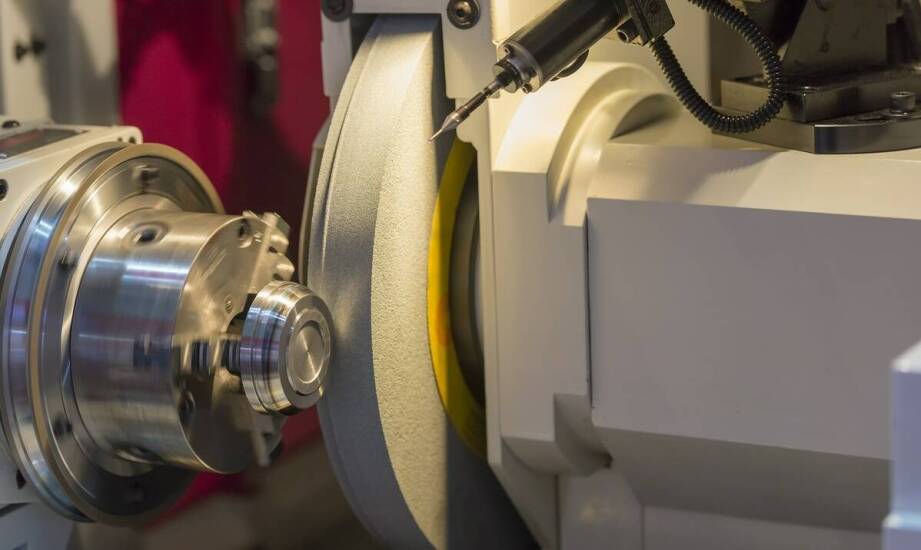

Kiedy szlifowanie bramowe daje lepszą płaskość form po frezowaniu

Frezowanie obrabiarek sterowanych numerycznie usuwa zdecydowaną większość nadmiaru materiału z bryły formy termoformującej. Metoda ta stanowi podstawę kształtowania geometrii, ale pozostawia po sobie specyficzną strukturę powierzchni o chropowatości na poziomie od 0,8 do 6,3 mikrometra. Wkładki formujące i potężne stacje tnące wykazują w takich warunkach minimalną, ale wyczuwalną niedoskonałość, która stanowi punkt krytyczny dla poprawności działania całego układu. Brak idealnej równości metalowej powierzchni prowadzi do nierównomiernego rozkładu ciśnienia próżni podczas procesu produkcyjnego. Rozgrzane tworzywo sztuczne błyskawicznie reaguje na najmniejsze odchylenia podłoża, co skutkuje poważnymi deformacjami i błędami w wielkości gotowych opakowań. Konstruktorzy specjalistycznych narzędzi poddają więc obrobione detale dalszej, bardzo rygorystycznej procedurze wykańczającej.

Szlifowanie bramowe jako etap wykańczania płaszczyzn formy

Osiągnięcie docelowych parametrów technologicznych następuje bezpośrednio po zakończeniu zgrubnego frezowania ubytkowego. To właśnie na tym etapie maszyna przejmuje całkowitą kontrolę nad płaszczyzną i redukuje chropowatość do wąskiego przedziału od 0,1 do 1,6 mikrometra. Zaawansowane narzędziownie wykorzystują wydajne szlifierki bramowe ze stołem roboczym o wymiarach sięgających 900 na 1600 na 600 milimetrów. Taka rozległa przestrzeń operacyjna ułatwia bezpieczną manipulację dużymi gabarytowo elementami oprzyrządowania przemysłowego.

Kluczowym czynnikiem wymuszającym zmianę technologii obróbki pozostaje bezwzględny wymóg utrzymania rygorystycznej płaskości detalu. Wartość tolerancji tego parametru dla zaawansowanych matryc wynosi zaledwie od 0,003 do 0,01 milimetra na każde 100 milimetrów długości rzutu. Formy do termoformowania pracują poddawane nieustannym cyklom termicznym, które wywołują silne naprężenia wewnątrz struktury samego materiału. Prawidłowo wyprowadzona płaszczyzna bazowa gwarantuje stabilność wymiarową stalowego narzędzia w trudnych warunkach ciągłego nagrzewania i szybkiego chłodzenia.

Proces mechanicznego usuwania mikrometrycznych warstw wierzchnich opiera się na ściśle określonych parametrach skrawania. Płyta szlifierska zbiera z twardego detalu od 0,024 do 0,30 milimetra nadmiarowego materiału podczas pierwszych przejść wstępnych. Kolejny, decydujący etap wykańczający wymaga minimalnego zagłębienia tarczy na poziomie zaledwie 0,005 do 0,015 milimetra. Masywne, niezwykle sztywne prowadzenie stołu roboczego eliminuje wszelkie niepożądane wibracje przenoszone przez układ kinematyczny. Obfite chłodzenie specjalną emulsją skutecznie odprowadza ciepło z obszaru cięcia i całkowicie zapobiega termicznym deformacjom wykańczanej powierzchni.

Wpływ równej powierzchni na pracę wkładów formujących

Oprzyrządowanie przeznaczone do nowoczesnych maszyn pakujących KIEFEL lub obrabiarek ILLIG charakteryzuje się wysoce skomplikowaną budową wewnętrzną kanałów. Montaż wielogniazdowych stacji tnących oraz układających matryc wymaga idealnego dolegania do siebie poszczególnych komponentów mechanicznych. Szlifowanie płaszczyzn wielkogabarytowych form warunkuje bezproblemowe i trwałe wpasowanie wszystkich wkładów produkcyjnych. Przestrzeń pomiędzy współpracującymi powierzchniami poszczególnych modułów musi stale zachowywać absolutną szczelność pod ciśnieniem.

Narzędziownia Thermo-Tools w Obornikach stosuje tę technikę wykańczania jako naturalne rozwinięcie zaawansowanych usług frezowania numerycznego w pięciu osiach. Konstruktorzy precyzyjnych form doskonale wiedzą, że nieszczelność rzędu ułamków milimetra radykalnie osłabia docelową siłę ciągu układu próżniowego. Nierównomiernie rozłożone podciśnienie w komorze roboczej uniemożliwia dokładne odwzorowanie pożądanego kształtu detalu na folii docelowej. Odpowiednio przeszlifowana i idealnie spasowana powierzchnia styku blokuje ucieczkę cennego powietrza i bezbłędnie stabilizuje parametry samego termoformowania.

Masowa, wielkoseryjna produkcja opakowań plastikowych natychmiast obnaża wszelkie niedociągnięcia wynikające z wcześniejszego etapu obróbki stali. Bardzo wąskie tolerancje wykonania elementów matrycy pozwalają zachować pełną powtarzalność geometrii wyrobu nawet przy wielomilionowych nakładach zlecenia. Producent skutecznie eliminuje powszechny problem pofalowanych brzegów oraz mikropęknięć materiału wynikających z niestabilnego podparcia nagrzanego arkusza. Zakład produkcyjny minimalizuje dzięki temu odsetek wadliwych wytłoczek i mocno optymalizuje zużycie kosztownego surowca.

Zastosowanie odpowiednio dobranej technologii wykańczającej stanowi krytyczny punkt w produkcji profesjonalnego oprzyrządowania do formowania zaawansowanych tworzyw. Precyzyjna obróbka ubytkowa na wysokiej klasy maszynach bramowych dawno przestała pełnić rolę jedynie opcjonalnego dodatku wyrównującego. Stanowi ona obecnie bezwzględny warunek techniczny uzyskania szczelnej matrycy zdolnej do pracy w wymagającym środowisku seryjnym. Skala trudności osiągnięcia tego celu rośnie wprost proporcjonalnie do gabarytów obrabianego detalu i stopnia skomplikowania sieci próżniowej. Niezawodny park maszynowy gwarantuje ostateczny sukces całego projektu technologicznego i dostarcza odbiorcom formy gotowe do wielozmianowej eksploatacji bez nagłych przerw serwisowych.
